二工防爆内蒙古粉尘防爆变频器柜

发布:2019-04-07 16:52:20  阅读:(2046)

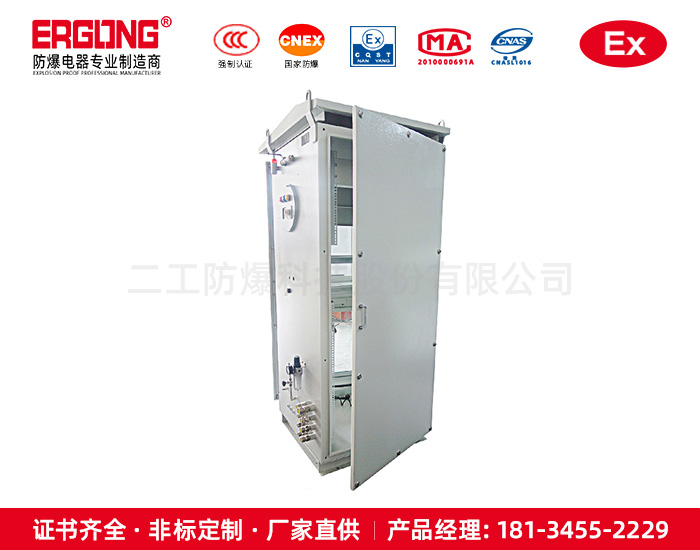

二工防爆内蒙古粉尘防爆变频器柜

产品简介

1. 本产品主要由柜体、自控系统、布气系统、报警系统、配电系统组成;柜体由正压腔和副腔组成,正压腔内装用户的配电系统元件,副腔内装自控系统。

2. 柜式产品采用“二工”柜架,主副盘为左右结构、上下结构、琴台式等,电缆沟座式安装,下进线、前门操作,前门或后门检修。

3. 箱式产品采用优质钢板或不锈钢焊接结构,主、副盘为上下结构,挂式安装,下进线、前门操作和检修。

4. 琴台式产品采用优质钢板折叠焊接成型,主、副盘为前后结构,座式安装,下进线、琴台操作,后门检修。

5. 按进气方式分为通风型和补偿型。通风型为不间断连续供气,正压腔内装元件的工作热量可随气路带走,具有很好的散热功能,适用于解决大功率防爆变频器的散热问题;补偿型为间断性供气,正压腔要有良好的密封性,确保耗气量小。

6. 用户须提供气源,要求为:净化空气或氮气,气源压为为:0.2~0.8Mpa;通常用户现场的仪表风均可满足要求。

7. 钢板材料一般用GB710-88冷轧钢板,也可根据用户要求选用GB3280-84不锈钢材质。

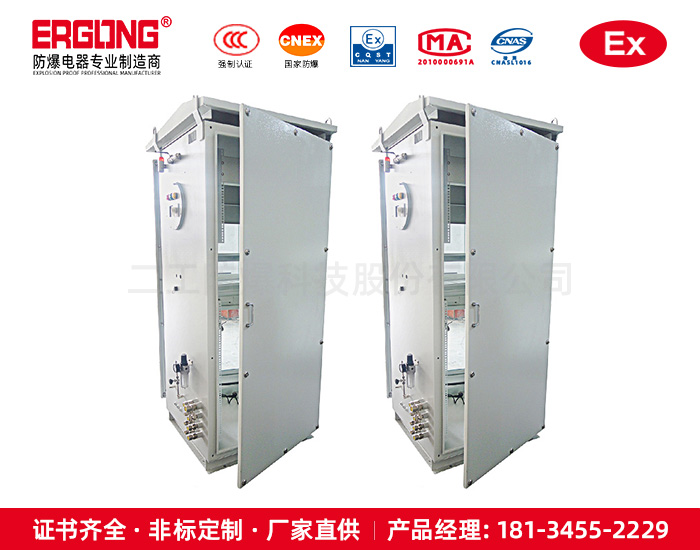

二工防爆内蒙古粉尘防爆变频器柜

产品特点

1. 产品设置换气连锁,产品投运前,只有经过主盘内腔换气,并达到规定的换气时间和换气量后,确保主盘内部吹除了易燃易爆气体,副盘才能受电,并开始检测主腔气压,确保产品投运时,电器元件已被洁净介质有效隔离。

2. 只有主盘内腔气压满足规定的气压要求时,副盘内电源自动切换系统才会向主腔送电。

3. 主盘内腔工作气压为100Pa≤P≤1000Pa。
当气压高于1000Pa时,自控系统自动关闭进气或开启排气阀,自动调整内部气压,保证产品不受高气压冲击而变形损坏。
当气压低于100Pa时,自控系统自动报警,并开启进气,自动调整内部补气,补气成功时,自动恢复正常,不成功并内部气压降到60Pa,必要时可设置系统自动断电。

4. 副盘自控系统为不间断连续监控,并显示主盘内腔各压力参数。


二工防爆内蒙古粉尘防爆变频器柜

技术参数

1. 防爆标志:ExdeIIBT4/T5/T6、ExdeIICT4/T5/T6、DIP A20 TA,T4/T5/T6;

2. 额定电压:AC220/380V, 非标准电压:12V/24V/36V/127V/660V;

3. 总开关电流:10A—800A;分开关电流:1A—630A;

4. 防护等级:IP54/IP55/IP65;

5. 螺纹规格:DN15-DN100/G1/2-G4寸

6. 引入线规格:直径6mm-80mm;引出线规格:直径6mm-80mm;

7. 引入引出方向:上进上出,下进下出(可按客户要求不受限制)
