控制布气系统正压型防爆配电柜

发布:2018-11-04 16:36:18  阅读:(552)

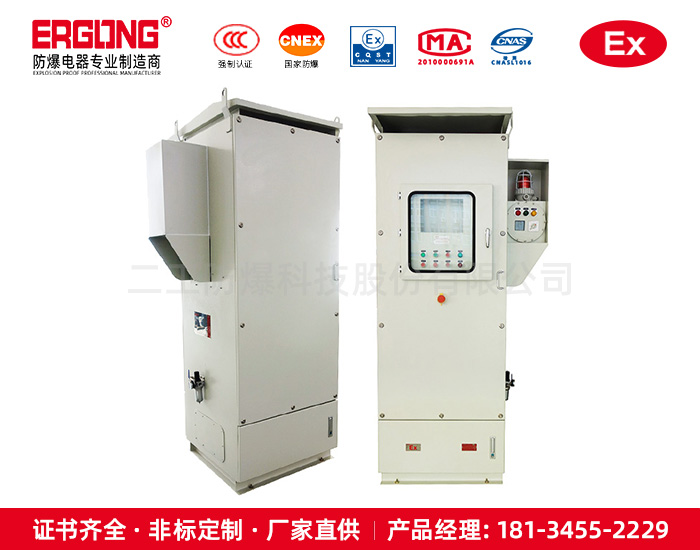

控制布气系统正压型防爆配电柜

适用范围
1.适用于爆炸性气体环境1区、2区危险场所;
2.适用于IIAIIBIIC级爆炸性气体环境;
3.适用于可燃性粉尘环境20区、21区、22区;
4.适用于温度组别为T1—T6的环境;
5.本产品适用于石油化工、海上钻井平台、冶金、医药、轻工、纺织、酿酒、油漆、涂料、食品、生物工程、航天航空工程以及军事设施等工厂中

技术参数
防爆标志ExdeIIBT4/T5/T6ExdeIICT4/T5/T6DIP A20 TA,T4/T5/T6
额定电压:AC220/380V, 非标准电压:12V/24V/36V/127V/660V
总开关电流:10A—800A;分开关电流:1A—630A
防护等级:IP54/IP55/IP65
螺纹规格:DN15-DN100/G1/2-G4
引入线规格:直径6mm-80mm;引出线规格:直径6mm-80mm
引入引出方向:上进上出,下进下出(可按客户要求不受限制)

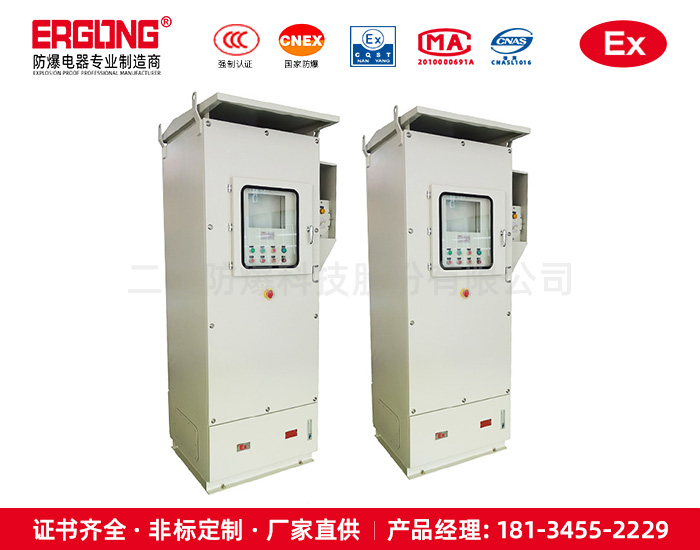

控制布气系统正压型防爆配电柜


防爆原理
防爆正压柜采用介质隔离点燃源的防爆措施。即:把用户所用的电器元件安装在一个充满正压洁净气体的柜体内,使外部环境中易燃易爆的混合性气体无法接触到电器元件在正常工作时所产生的电火花或危险温度,从而达到电器防爆的目的。

防爆正压柜设置换气连锁,产品投运前,只有经过主盘内腔换气,并达到规定的换气时间和换气量后,确保主盘内部吹除了易燃易爆气体,副盘才能受电,并开始检测主腔气压,确保产品投运时,电器元件已被洁净介质有效隔离。

防爆正压柜主盘内腔工作气压为100Pa≤P≤1000Pa
当气压高于1000Pa时,自控系统自动关闭进气或开启排气阀,自动调整内部气压,保证产品不受高气压冲击而变形损坏。
当气压低于100Pa时,自控系统自动报警,并开启进气,自动调整内部补气,补气成功时,自动恢复正常,不成功并内部气压降到60Pa,必要时可设置系统自动断电
